Comment cabler un telerupteur unipolaire

Introduction

Le télérupteur est un dispositif qui permet de contrôler un ou plusieurs points lumineux depuis plusieurs endroits grâce à des boutons poussoirs. Il est souvent utilisé dans les couloirs, les escaliers ou les grandes pièces. Dans cet article, nous allons vous expliquer comment câbler un télérupteur en toute sécurité.

Matériel nécessaire

• Un télérupteur
• Un disjoncteur 10A
• Des boutons poussoirs
• Des fils électriques (rouge, bleu, orange, vert/jaune)
• Une pince à dénuder
• Un tournevis
• Boîtes d’encastrement (si nécessaire)
• Une lampe ou un luminaire

Étapes de l’installation

1. Couper l’alimentation électrique

Avant de commencer, assurez-vous de couper l’alimentation électrique au niveau du disjoncteur général pour éviter tout risque d’électrocution.

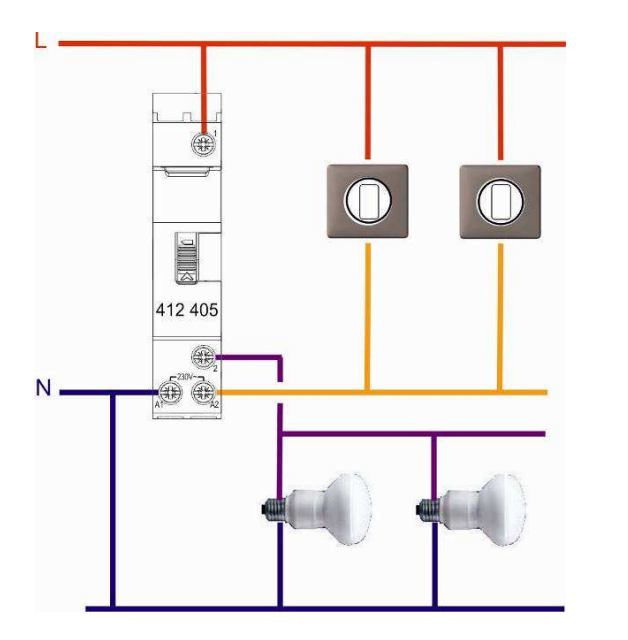

2. Préparer les fils

• Phase (rouge) : Connectez le fil de phase du disjoncteur à la borne 1 du télérupteur.
• Neutre (bleu) : Reliez le fil de neutre du disjoncteur à la borne A1 du télérupteur.
• Retour lampe (violet) : Connectez le fil de retour lampe à la borne 2 du télérupteur.
• Boutons poussoirs (orange) : Reliez les boutons poussoirs à la borne A2 du télérupteur.

3. Installer le télérupteur

• Montez le télérupteur dans le tableau électrique.
• Fixez-le à l’aide des vis ou des griffes fournies.

4. Connecter les boutons poussoirs

• Reliez les boutons poussoirs en parallèle avec des fils de phase et de retour.
• Assurez-vous que chaque bouton poussoir est correctement connecté.

5. Vérifier l’installation

• Remettez le courant et testez le fonctionnement des boutons poussoirs.
• Assurez-vous que la lampe s’allume et s’éteint correctement depuis chaque bouton poussoir.

Conseils de sécurité

• Respectez les normes électriques en vigueur (NF C 15-100).
• Utilisez des fils de section adéquate (généralement 1,5 mm²).
• Si vous avez des doutes, faites appel à un électricien professionnel.

Conclusion

Le câblage d’un télérupteur est une opération accessible à condition de suivre les étapes avec attention et de respecter les consignes de sécurité. N’hésitez pas à partager vos expériences ou à poser des questions dans les commentaires !
